垃圾焚燒煙氣處理SCR脫硝系統的自動控制主要有進口煙氣溫度控制及噴氨自動控制等。進口煙氣溫度控制主要通過控制SGH(蒸汽—煙氣管式換熱器)蒸汽流量，使SCR進口煙氣溫度達到催化劑活性溫度范圍230℃±10℃，SGH的換熱后疏水回至全廠中壓疏水擴容器。噴氨自動控制是SCR脫硝系統自動控制系統的關鍵，也是SCR脫硝系統投運穩定運行，確保煙氣處理系統出口煙氣NOX達標排放的重要手段。

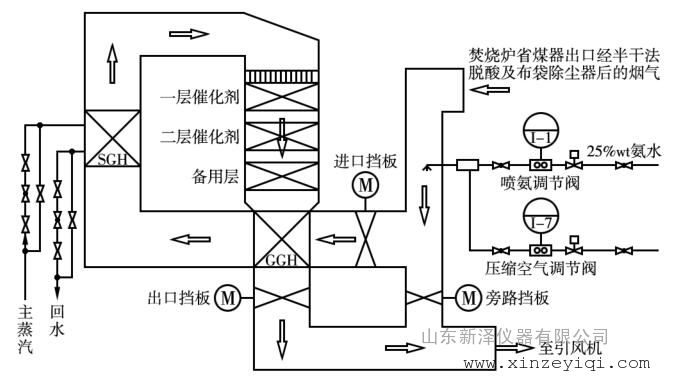

某垃圾焚燒煙氣處理SCR脫硝系統噴氨自動控制系統如圖2所示。

圖 2 某垃圾焚燒煙氣處理SCR脫硝噴氨自動SAMA

噴氨自動控制實質上是2個PID串級氨水調節閥：主PID利用鍋爐負荷及省煤器出口NOX及煙囪出口NOX的設定值，通過相關數學公式計算得出需噴入的氨量值，并與系統實測的噴氨量比較，調節噴氨調節閥，使實際噴氨量與所需量一致，控制噴入SCR脫硝系統的還原劑氨量;副PID是通過煙囪出口NOX的設定值及煙囪出口實測的NOX的比較，經PID運算計算輸出(輸出控制在0.7～1.3)，這個輸出值用來對主PID中的理論計算需噴入的氨量值進行修正。

通過兩個串級PID的自動調節，可以確保垃圾焚燒煙氣處理SCR脫硝系統噴氨量隨鍋爐負荷、省煤器出口NOX、煙囪出口NOX及DCS畫面設定的NOX排放值等各種因素的變換而自動調節，以完成依據排放標準而控制NOX的目的，同時可以兼顧SCR脫硝系統的氨逃逸指標。

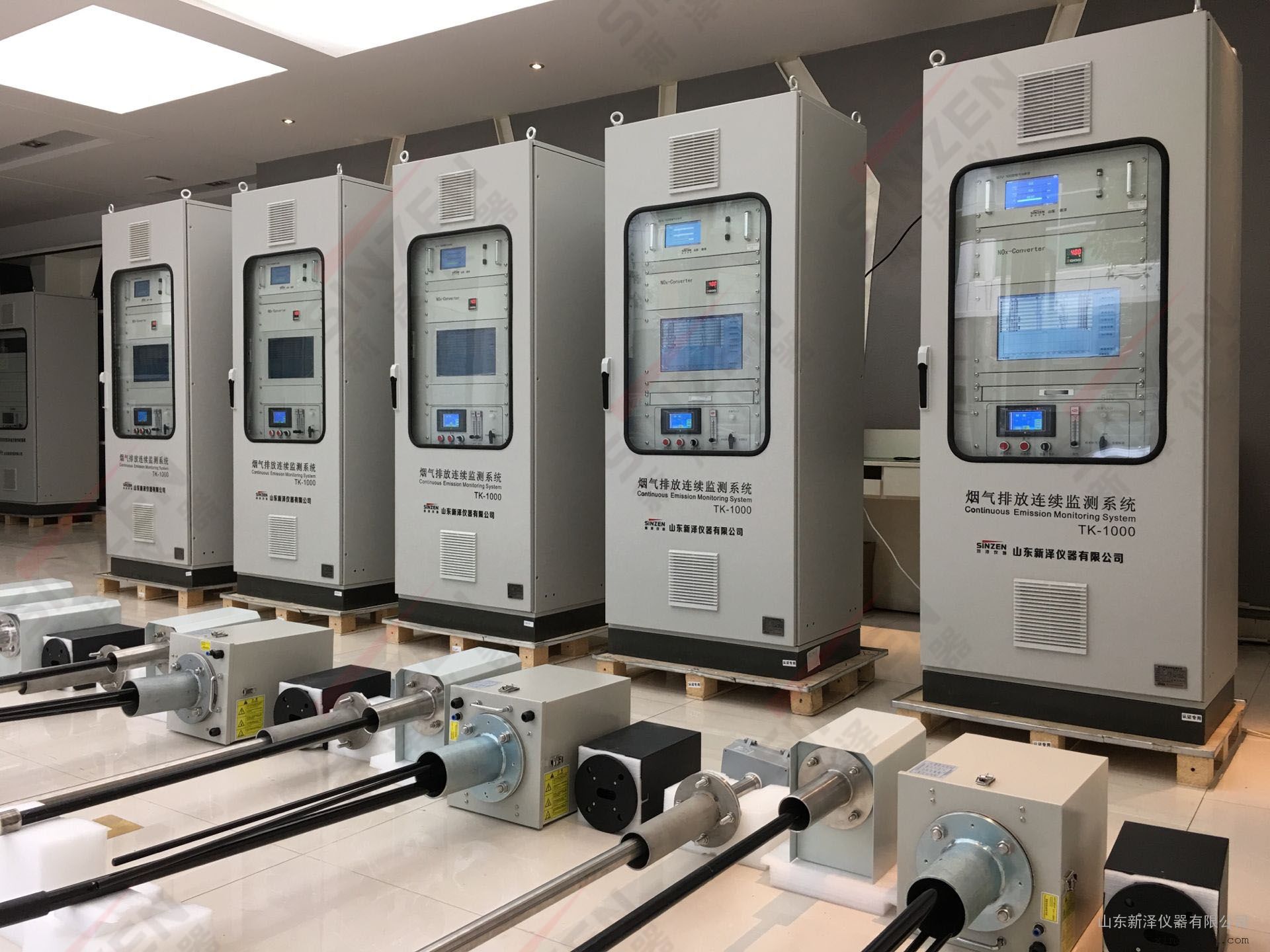

山東新澤儀器有限公司是一家專業從事cems煙氣連續排放檢測系統、VOC、磨煤機、氨逃逸、環保煙氣在線監測系統及配套零部件產品研發、生產、銷售及售后服務為一體的高科技企業。我們注重用戶體驗，并且擁有豐富的產品研發經驗和專業知識，為數以千計的用戶提供最＋的產品解決方案。lm
